Захотел создать несколько нестандартных индикаторов на своей стоковой приборной панели. Эта запись будет универсальной инструкцией для всех желающих активировать уже имеющиеся индикаторы на приборной панели или же создать абсолютно новые практически под любую дополнительную функцию по Вашему желанию. Для чего это мне, зачем?
Панель Приборов Ланос Инструкция
Во-первых чтобы научиться все это делать самому. Ну а во вторых — это же так интересно. Обратился к 'знающим людям' за помошью: И эти люди откликнулись — помогли. Огромное спасибо: и — не пожалели своего времени, не стали задирать нос, а спокойно и грамотно все расписали — для таких Валенков как я. Они продолжают у меня лично вызывать только уважение. Индикатор включенного ближнего света. Как мне объяснили специалисты: у меня 'управление по МИНУСУ на этих значках', т.е.
Приходит сигнал со знаком '-' на колодку приборной панели, поэтому нужно было поменять полярность сигнала. Как это сделать? Так выглядел процесс пробной сборки и проверки схемы на работоспособность. Все что только могло пригодиться в работе — шло в ход.
На приборной панели распологаются элементы управления. При перемещении рычага в положение II или III в комбинации приборов загорается. На автомобиле Chevrolet Lanos / ZAZ Chance на центральной облицовке. Всем привет) Продолжая тему пересвета салона Daewoo Lanos, сегодня коротко расскажу о работе с приборной панелью и об установке в нее моих. Все процедуры с приборами Вы проводите на свой страх и риск! Показов: 2471Дата выхода: 11. 2014 годаОтвет автовладельца по имени Ангеляр: 1. Цена качество просто идеально.2. Расход по трассе 6,8 литров (вичислял нехитрыми подсчетами).3. Вместимость как пассажиров так и груза.4. Достойно выглядит внешне, и не считаешь себя ущербным когда за руль садишься.Категория: Самые. Снятие панели приборов Шевроле Ланос. Работу проводим для замены панели приборов, жгута.

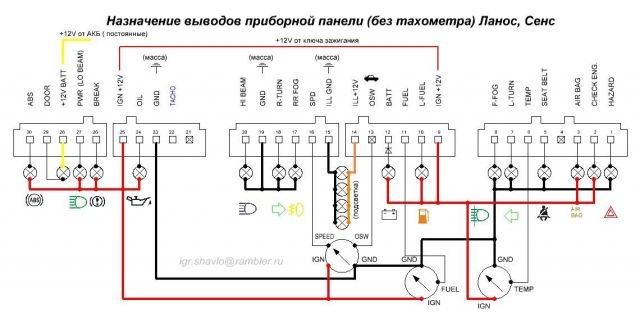

Необходимо было использовать пин 27 (согласно распиновке) из крайней правой колодки приборной панели по новой схеме. Потому как в заводском жгуте проводов у меня был подключен на этот пин коричневый проводок. Для этого я обрезал идущий на пин провод. Тот провод, что шел в заводском жмуте в 27й пин — подписал (на листике и на скотч приклеил к проводу).
Он может пригодиться в будущем — кто знает. А сам пин использовал согласно схеме подключения. Получилось что просто 'отрезан' заводской идущий контакт, но при этом пин в работе и будет давать нужный мне сигнал лампочке.
Использовал не очень дорогие реле со встроенными в них предохранителями Итак подключение реле для смены полярности на сигнальную лампу ближнего света: 87 и 85 — 'масс', взята тут же с 19 либо 23 пина на приборной панели (см распиновку приборки) 86 — сигнал '+' приходящий с левого подрулевого переключателя 30 — К лампочке индикации 27й пин из крайней правой колодки приборной панели Таким образом оставалось вычислить и вывести провод сигнала с подрулевого переключателя. Необходимый контакт искал с помощью мультиметра. Подрулевой переключатель у меня с кольцом ПТФ на 6 пинов. Нужный контакт, отвечающий за включение ближнего света фар.
Что касается индикатора ближнего света — все было сделано. Индикация включенных габаритных огней. С ним все было немного проще.
Мое авто не укомплектовано системой ABS — решил задействовать данный индикатор.14й пин со средней колодки приборной панели нужно было просто подключить через реле и вывести на 30й пин крайней правой колодки, который отвечал за индикатор ABS. Итак подключение реле на сигнальную лампу включенных габаритных огней: 85 и 30 — 'масс', взята тут же с 19 либо 23 пина на приборной панели (см распиновку приборки) 86 — сигнал '+' приходящий с 14й пин средней колодки на приборной панели 87 — К лампочке индикации 30й пин из крайней правой колодки приборной панели Так выглядел процесс тестовых пусков, который конечно не прошел без сучка: спалил несколько предохранителей бортовой сети — по невнимательности неправильно подключался в колодку реле. Итоговый результат. Все подключено.
Теперь самое интересное. Для индикации габаритных огней в свое время мною были заказаны шкалы с соответствующими пиктограмками. Я честно не помню кто и когда делал их мне. Но, при всем уважении к ребятам — их пиктограмками я остался крайне не доволен. Так что вопрос стоит ребром: если кто-то из желающих возьмётся сделать мне пиктограмки качества приближенного к заводскому: четкие границы рисунка, замечательно видны на просвет, насыщенные цвета — с удовольствием оплачу работу. На общий суд даю фото нескольких пиктограмм, которые имелись на тот момент.
Вот сравнительный анализ пиктограмм на просвет. Два крайних — заводские варианты: четкие границы рисунка, замечательно видны на просвет. Крайняя справа — это заводская пиктограмма с переделанным одним верхним индикатором. По центру — заказанная. Отличия явно видны.
Из положения вышел соединив заводской вариант с одним изображением из напечатанного. Благо были присланы мне два варианта напечатанных светофильтров. Отрезал, затирал, подклеивал.
Химичил в общем. Правильные пиктограмки по заказу мне изготовил в лице. Что из этого получилось почитать можно в моей статье: Первые ощущения от работы индикаторов на приборной панели смотрите тут.
